PPT制作技巧：如何用PPT设计制作环形Point图？
这个Point点的环形图表达很特点，不知道做起来是不是很复杂。事实上PPT软件的作用就是用比较简单的方法做出有特色的Point表达，本土就是一个典型的表达，只需基本几步可以做出高大上的图形出来。
场景：企业人事、财务、市场部等需要PPT精致设计的办公人士。
问题：如何PPT设计制作环形Point图？
解答：利用环形图与空心弧的快速组合。

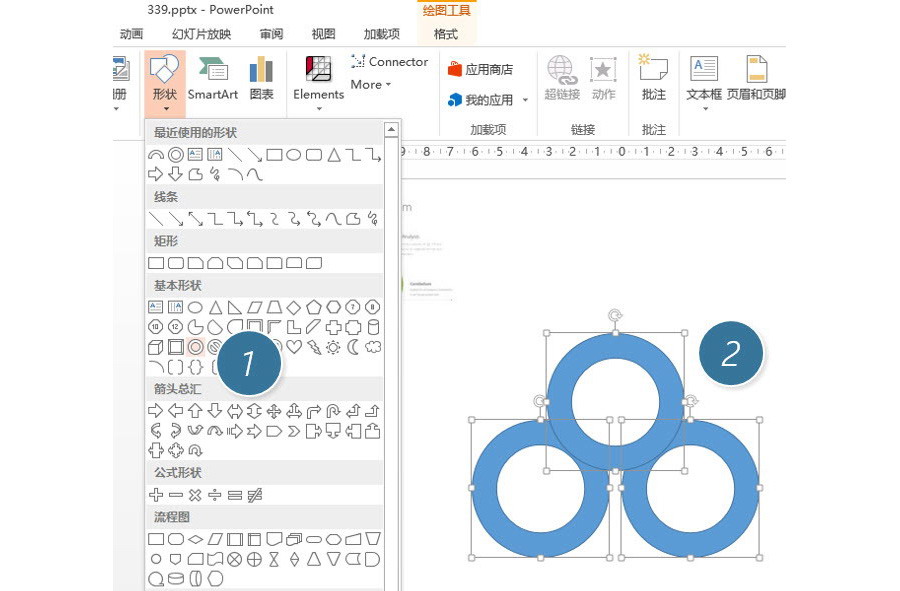

具体操作如下：首先在新建PPT中，点击“插入-图形-同心圆（下图 1 处）”按住Shift键盘画出一个正环形，并复制三份调整至下图效果。

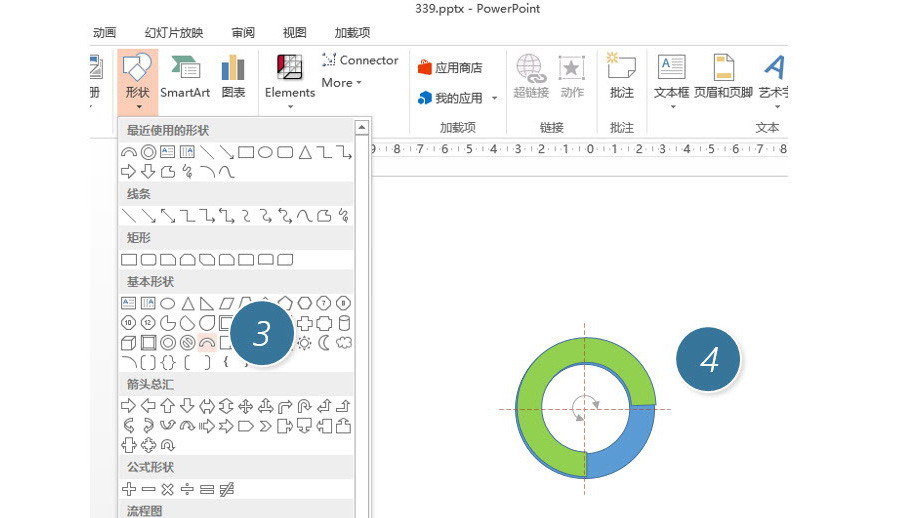

再复制一个同心圆出来，然后在同心圆的基础上插入一个“空心弧”（下图 3 处），将其调整到如下角度（下图 4 处）。注意空心弧的宽度与同心圆的宽度相同。

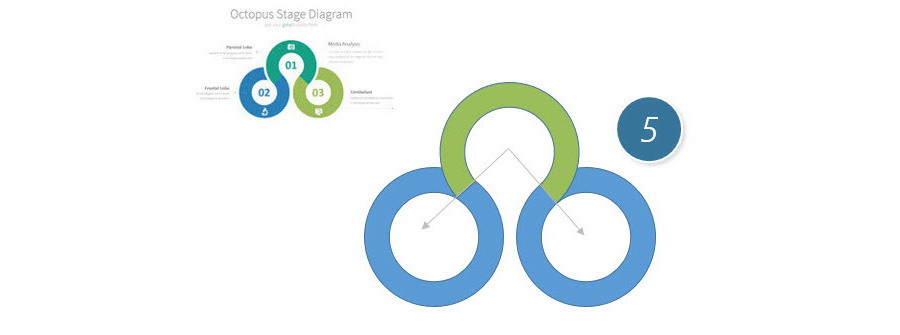

将的空心弧放置于之前的图形处。注意空心弧与两个圆的角度。(下图 5 处)

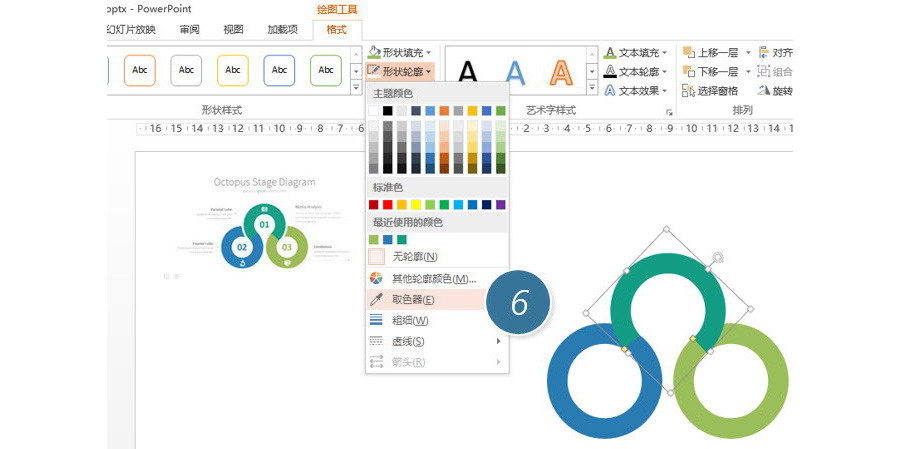

接着去除轮廓线，然后利用取色功能将三个图形分别取成样图的颜色。（下图 6 处）PPT2013版本可以用第三方取色软件来获取图形的RGB码。

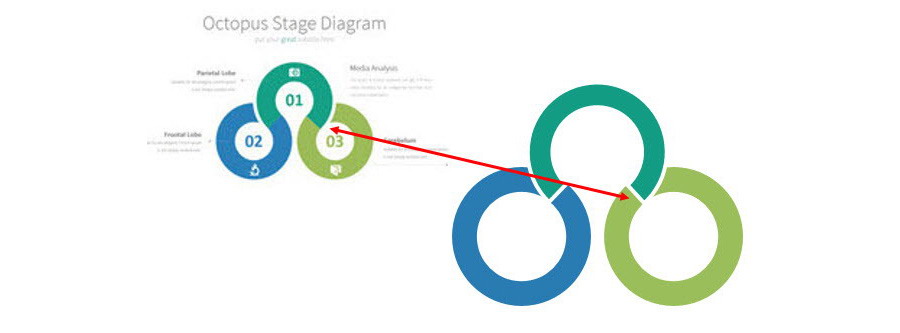

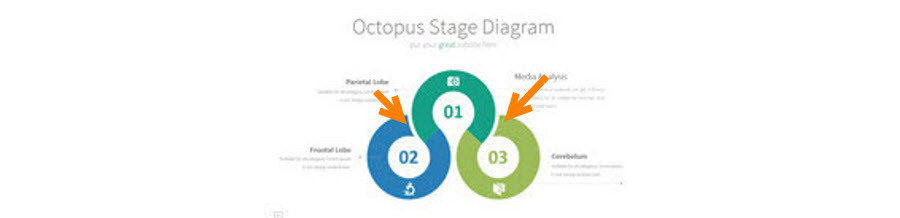

本案例的难点来了，白色的轮廓使如何设置上的？下图箭头所指之处。

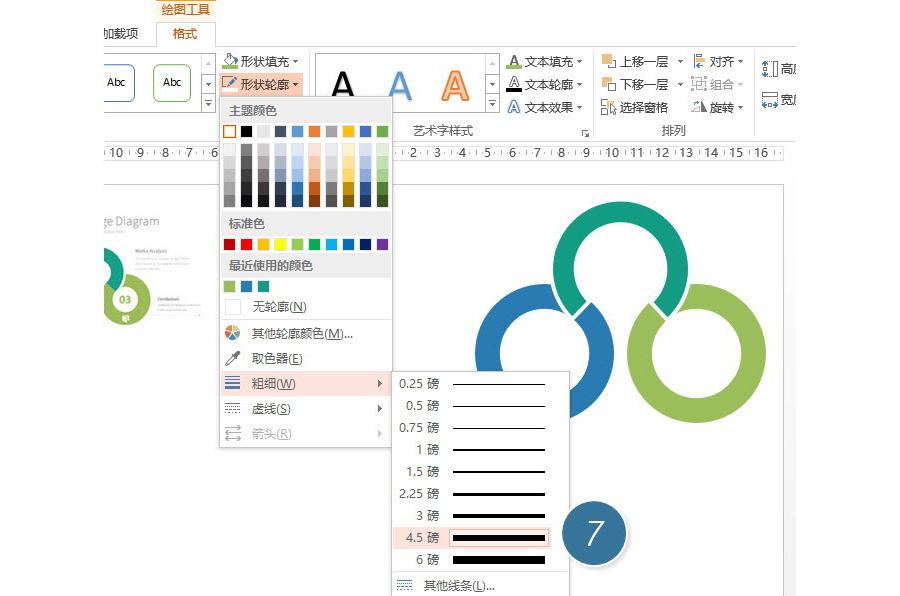

注意观察后会发现，似乎是这个空心弧设置了白色轮廓线？赶紧来设置看看，将其轮廓线设置为白色，粗细为4.5磅左右。（下图 7 处）
设置完毕后，发现轮廓好像是有了，但和样图的轮廓表达不一样啊。（下图箭头所示）

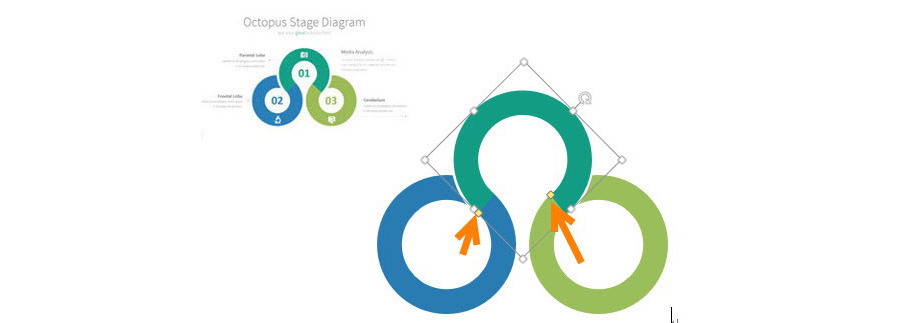

这种问题怎么解决呢，牛闪闪利用“遮挡大法”挡住。在设置轮廓前，复制一个空心弧，将其覆盖到有轮廓的空心弧上，利用下图中的黄点调整空心弧位置，盖住轮廓线部分。

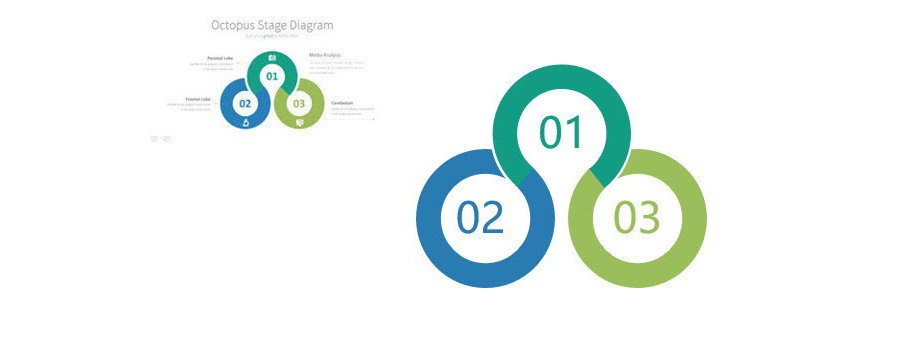

最后调节完后，写上数字标签，效果如下：
是不是还是很简单的。如果利用图形拆分也可以做出这样的效果。

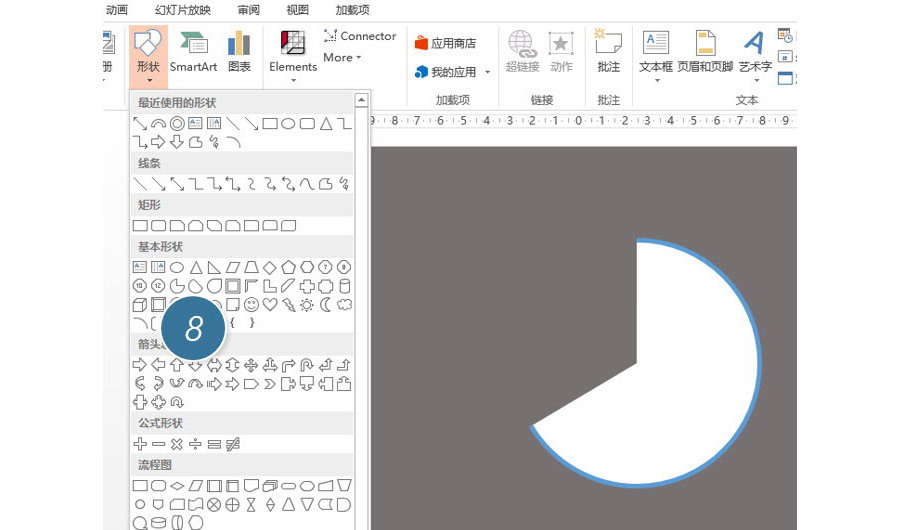

总结：又一个典型的图形组合的案例，大家可以在这图形组合的基础上发挥自己的创意，玩出更有助于PPT核心思想表达的图形。这需要的注意的是如果利用弧形（下图 8 处）工具，可以直接做出不需要遮挡轮廓的方法，这里提示如下：
该技巧PPT2010版本及以上有效。
