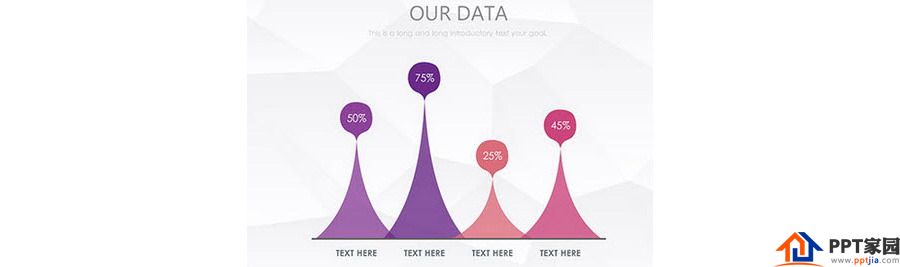

如何用PPT绘制带弧度的三角形表达?
2020-10-14 15:37 责任编辑：pptjia
如何用PPT绘制带弧度的三角形表达?利用PPT的图形拆分功能搞定。ppt模板文章推荐：如何用ppt制作手绘粉笔字效果如何用ppt制作倒计时动画如何在PPT中做出翻书页的动画效果？具体操作如下：1、新建一个PPT，点击“插入-
如何用PPT绘制带弧度的三角形表达?利用PPT的图形拆分功能搞定。
ppt模板文章推荐：
具体操作如下：

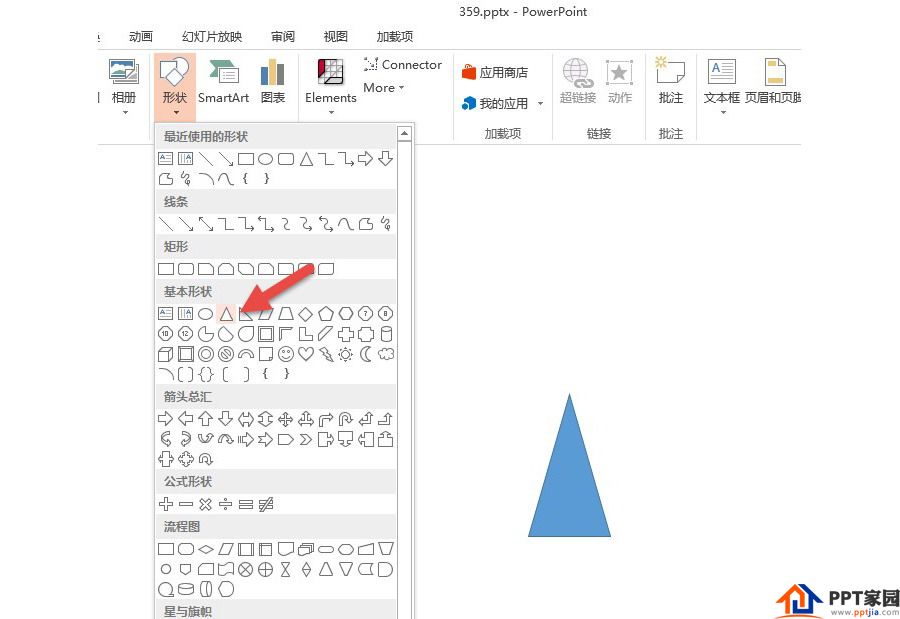

1、新建一个PPT，点击“插入-图形-等腰三角形”，绘制一个等腰三角形，不要绘制得太大。(下图箭头处)

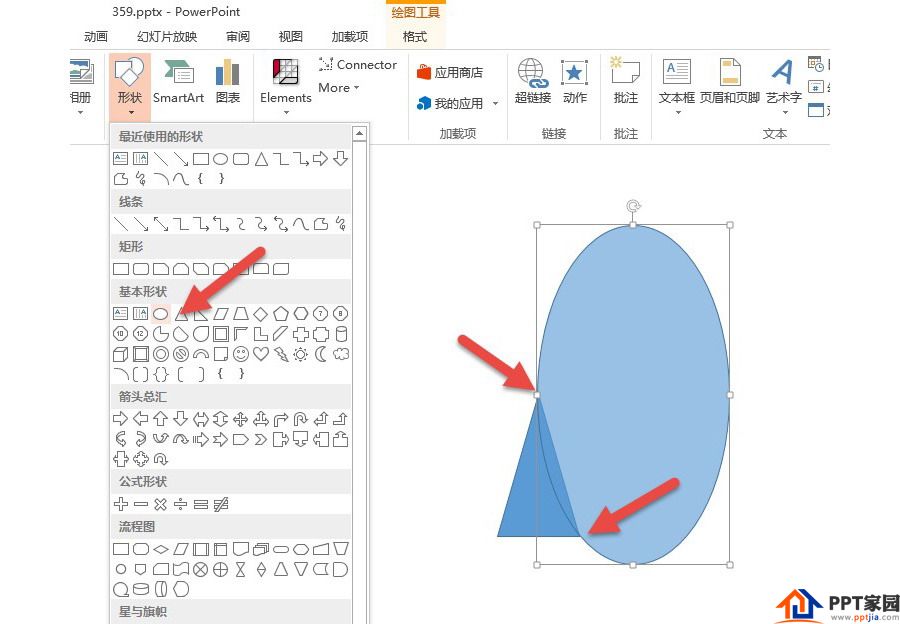

2、接着插入一个椭圆形，椭圆要足够大，注意椭圆与等腰三角形的“相交”处。(下图箭头处)

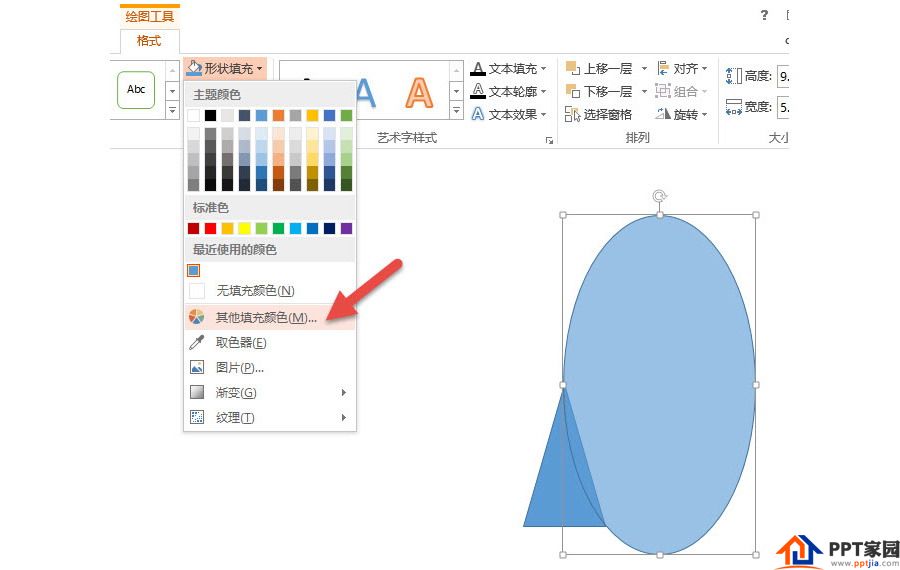

3、为了方便能够看清“相交“的位置，可以将椭圆设置为半透明状态。设置方法如下：选中椭圆，然后点击“形状填充—其他颜色填充“按钮。(下图箭头处)

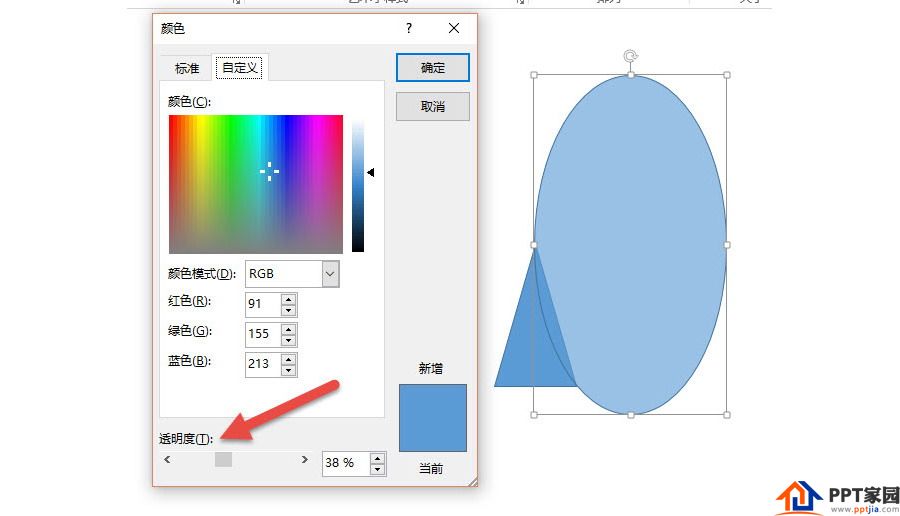

4、将其透明度设置为大约30%左右。下图箭头处。设置完毕后，椭圆变成半透明状态。

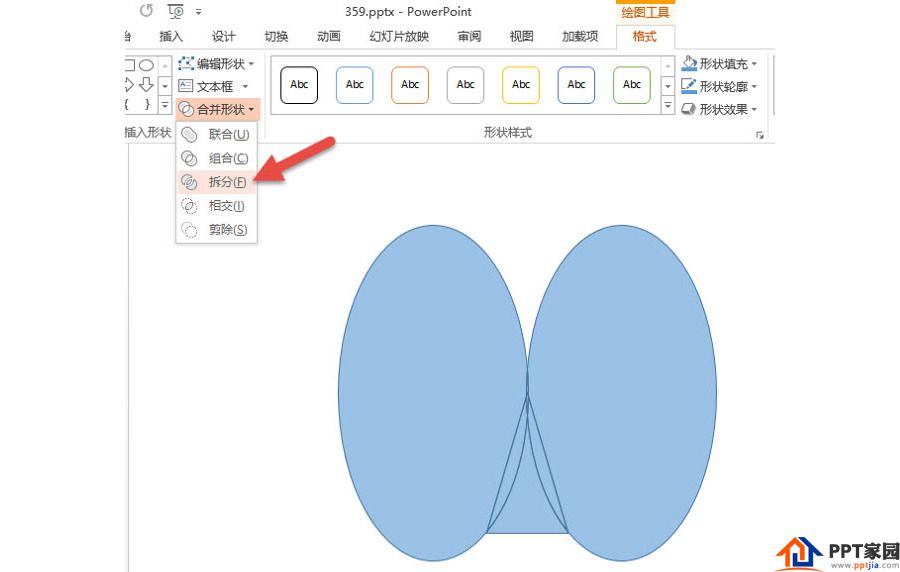

5、选中半透明椭圆，按住Ctrl+Shift键，再复制拖拽一个椭圆，同样相交到等腰三角形的另外一边，然后同时选中这三个图形，点击“合并形状—拆分”(下图箭头处)效果如下：

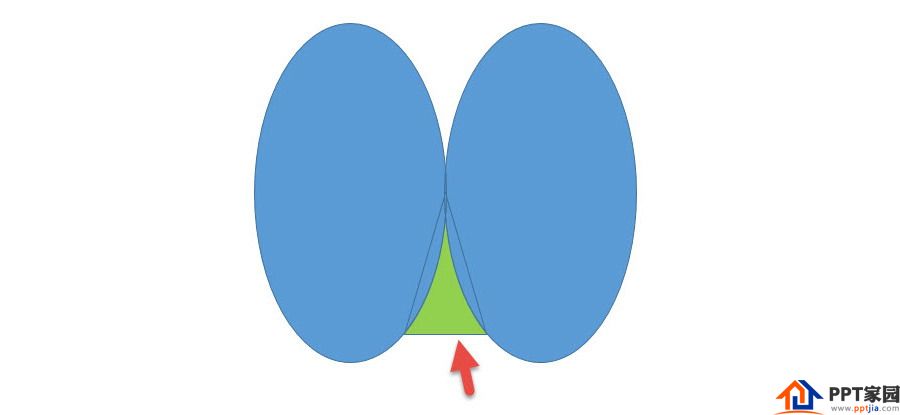

6、下图中的绿色部分就是弧度三角形。如下图所示：

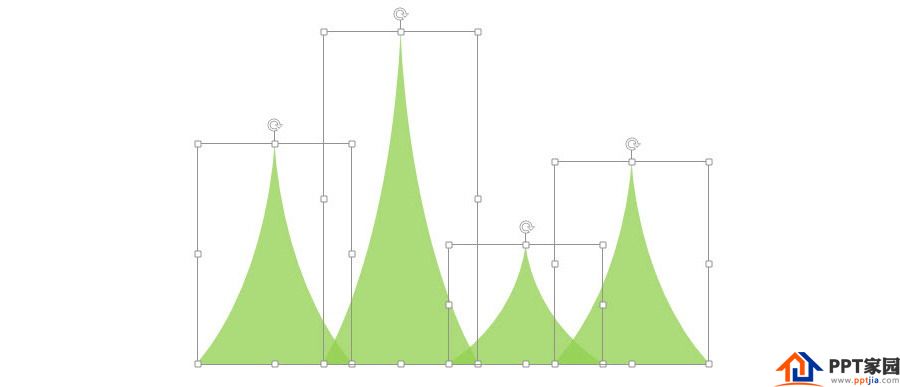

7、删除其他的蓝色部分，即可实现弧度三角形的基础创建，接下来只要按照样图调整大小和宽度，并设置半透明状态。如下图：

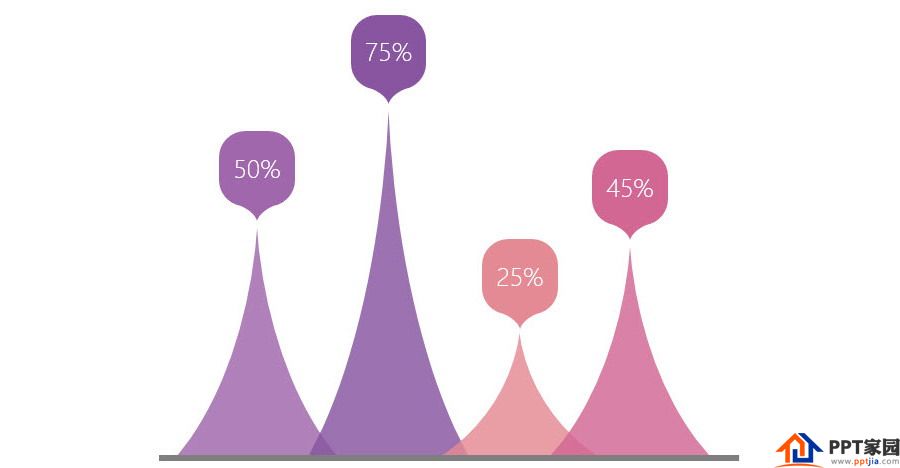

8、用取色器配上颜色，紫色到红色过渡，相似色配色法，并设置一条4.5磅的灰色直线搞定!
9、那样图上的标记百分比的胖“水滴形”怎么制作呢?

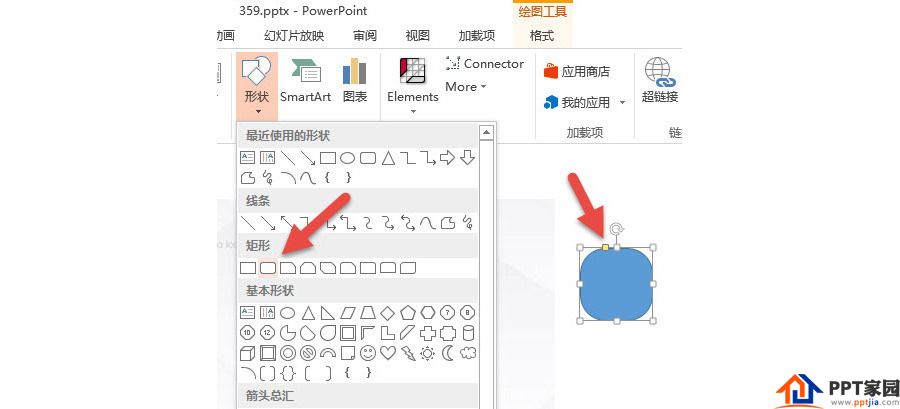

10、仔细观察你会发现，它是一个“圆角矩形+弧度三角形”组合而成。插入一个圆角矩形，并拖拽黄点到下图箭头所示位置。

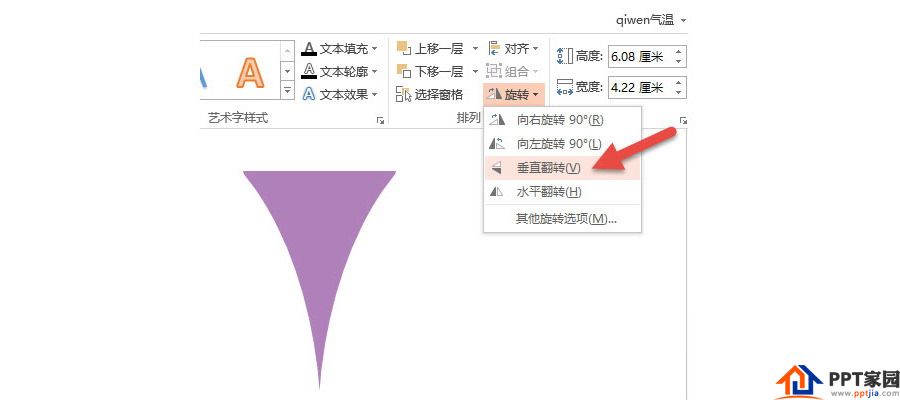

11、然后复制一个之前做好的弧度三角形，反转成头朝下的状态，点击“旋转—垂直翻转”下图箭头处。
12、让倒置的三角形与之前的圆角矩形，“完美”的重合在一起，这里可以放大视图，进行精准调整。注意下图中红色箭头的位置。

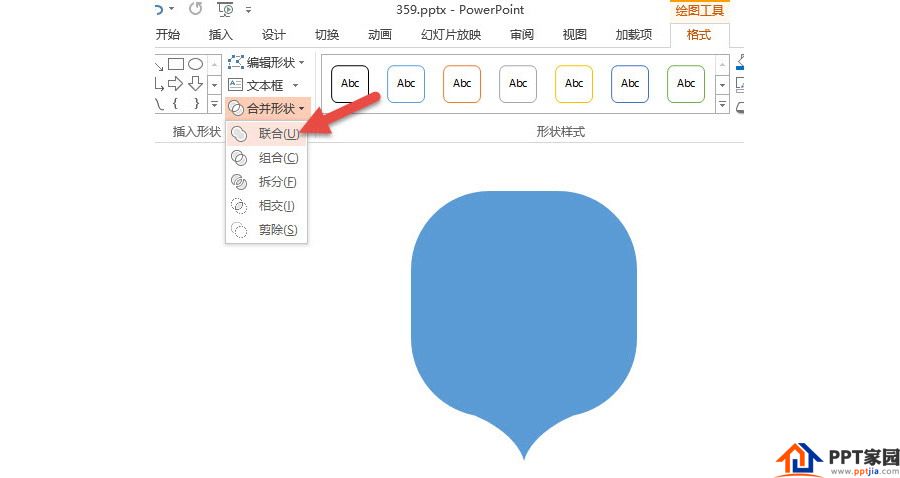

13、接下来将其“联合”这个胖水滴形图形搞定。
14、做好了一个DEMO之后，接下来你懂的!复制出来排成样图的效果搞定。
