如何用PPT绘制带弧度的三角形表达？
2018-02-06 00:00 责任编辑：砕月
PPT制作技巧：如何用PPT绘制带弧度的三角形表达？下面这种带弧度的三角形，这是插入了图形素材吗？PPT的图形库中没有这个图形啊？到哪里去找这些图形素材？对于PPT初学者来说，这是常犯“错误”？这些图其实用PPT的图形组合功能就可以“绘制”出来，而且非常简单。不信，赶紧来看看。 场景：公司销售、财务、HR、行政等需要进行PPT设计制作的办公人士。问题：如何用PPT绘制带弧度的三角形表达？解答
PPT制作技巧：如何用PPT绘制带弧度的三角形表达？

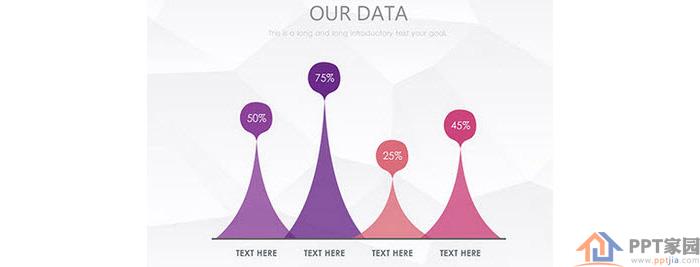

下面这种带弧度的三角形，这是插入了图形素材吗？PPT的图形库中没有这个图形啊？到哪里去找这些图形素材？对于PPT初学者来说，这是常犯“错误”？这些图其实用PPT的图形组合功能就可以“绘制”出来，而且非常简单。不信，赶紧来看看。
场景：公司销售、财务、HR、行政等需要进行PPT设计制作的办公人士。
问题：如何用PPT绘制带弧度的三角形表达？
解答：利用PPT的图形拆分功能搞定

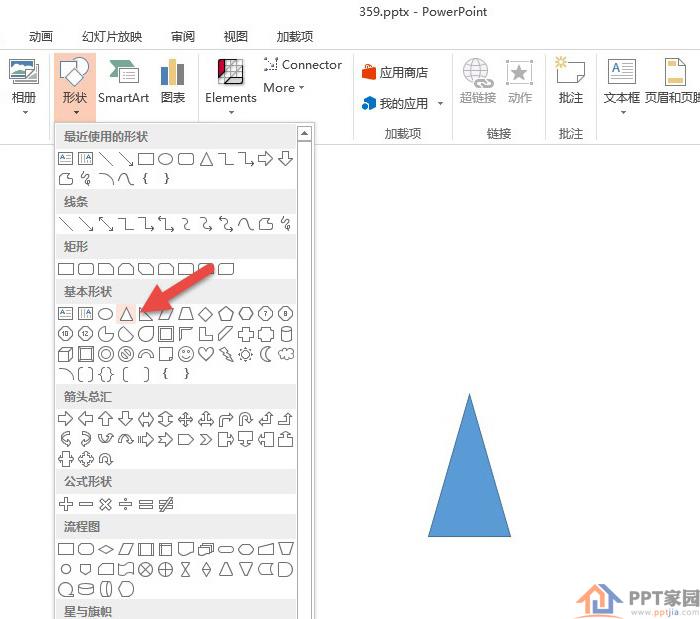

具体操作如下：新建一个PPT，点击“插入-图形-等腰三角形”，绘制一个等腰三角形，不要绘制得太大。（下图箭头处）

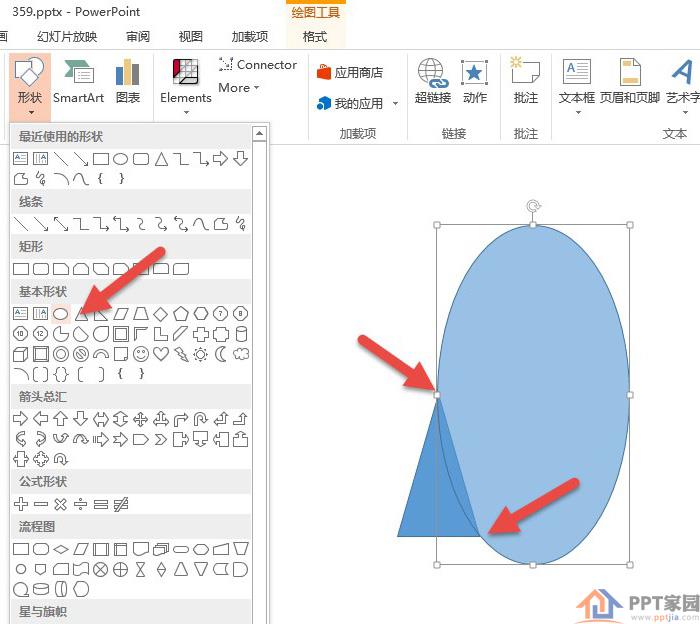

接着插入一个椭圆形，椭圆要足够大，注意椭圆与等腰三角形的“相交”处。（下图箭头处）

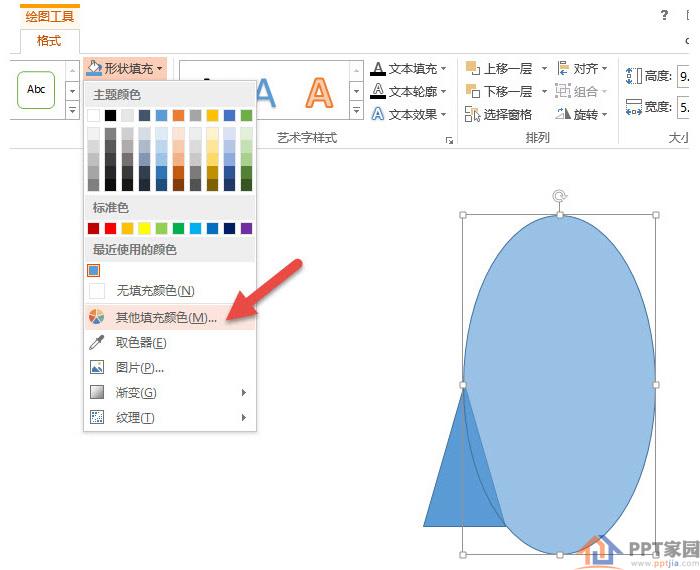

为了方便能够看清“相交“的位置，可以将椭圆设置为半透明状态。设置方法如下：选中椭圆，然后点击“形状填充—其他颜色填充“按钮。（下图箭头处）

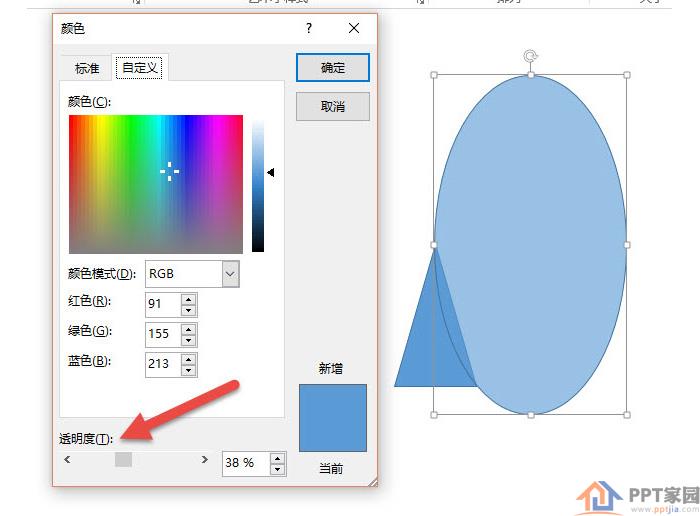

将其透明度设置为大约30%左右。下图箭头处。设置完毕后，椭圆变成半透明状态。

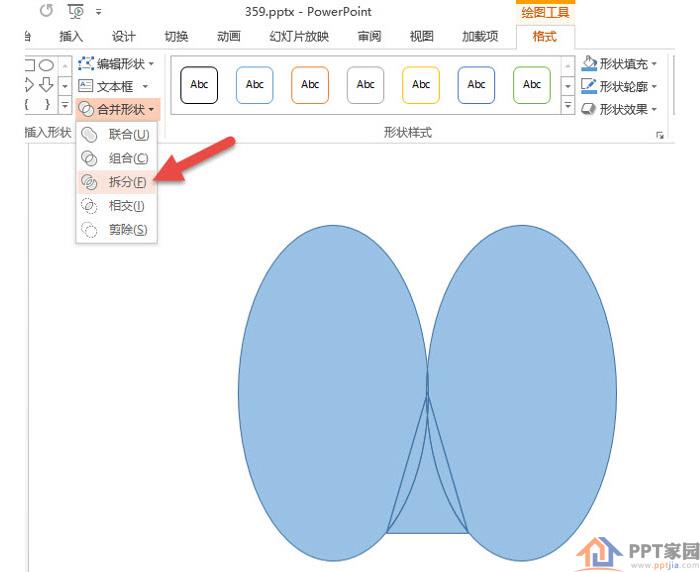

选中半透明椭圆，按住Ctrl+Shift键，再复制拖拽一个椭圆，同样相交到等腰三角形的另外一边，然后同时选中这三个图形，点击“合并形状—拆分”（下图箭头处）效果如下：

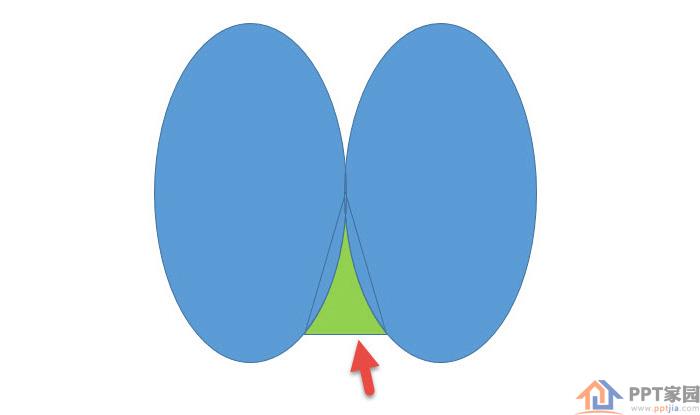

下图中的绿色部分就是弧度三角形。如下图所示：

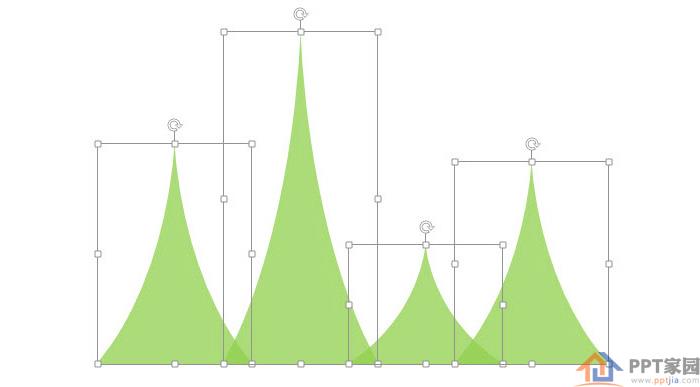

删除其他的蓝色部分，即可实现弧度三角形的基础创建，接下来只要按照样图调整大小和宽度，并设置半透明状态。如下图：

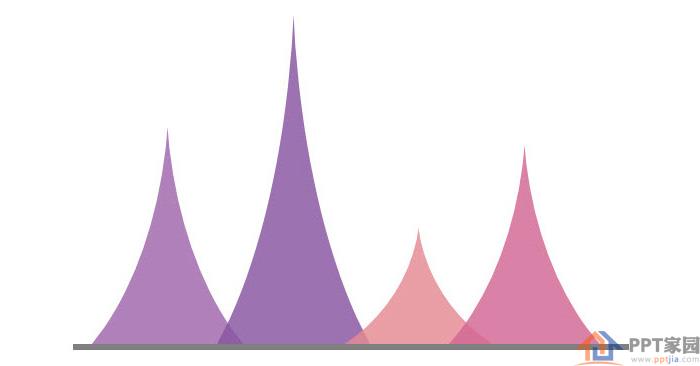

用取色器配上颜色，紫色到红色过渡，相似色配色法，并设置一条4.5磅的灰色直线搞定！
那样图上的标记百分比的胖“水滴形”怎么制作呢？

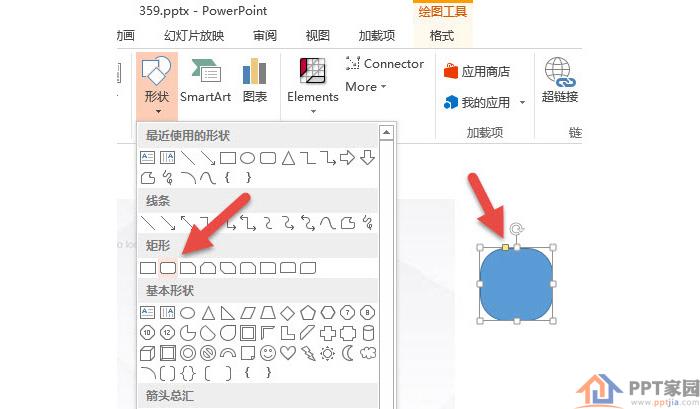

仔细观察你会发现，它是一个“圆角矩形+弧度三角形”组合而成。插入一个圆角矩形，并拖拽黄点到下图箭头所示位置。

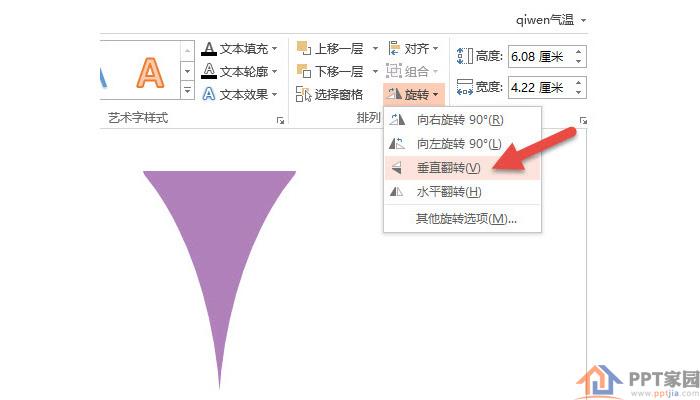

然后复制一个之前做好的弧度三角形，反转成头朝下的状态，点击“旋转—垂直翻转”下图箭头处。

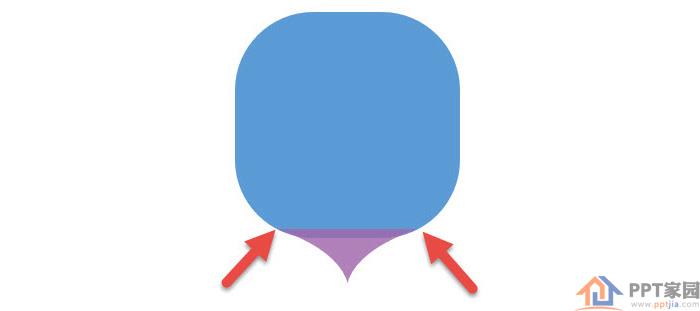

让倒置的三角形与之前的圆角矩形，“完美”的重合在一起，这里可以放大视图，进行精准调整。注意下图中红色箭头的位置。

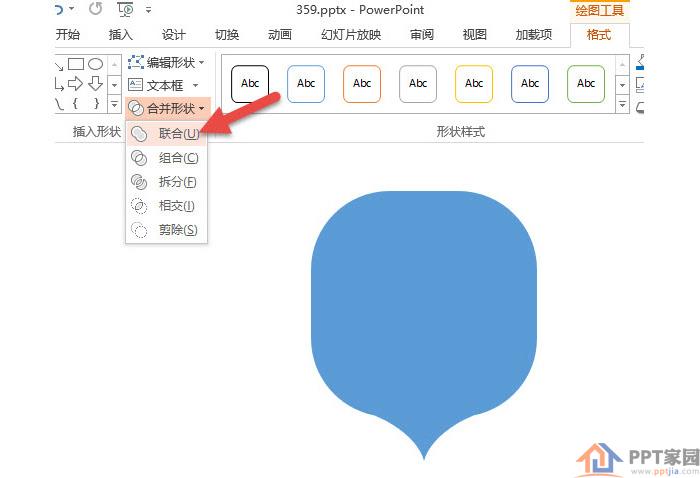

接下来将其“联合”这个胖水滴形图形搞定。

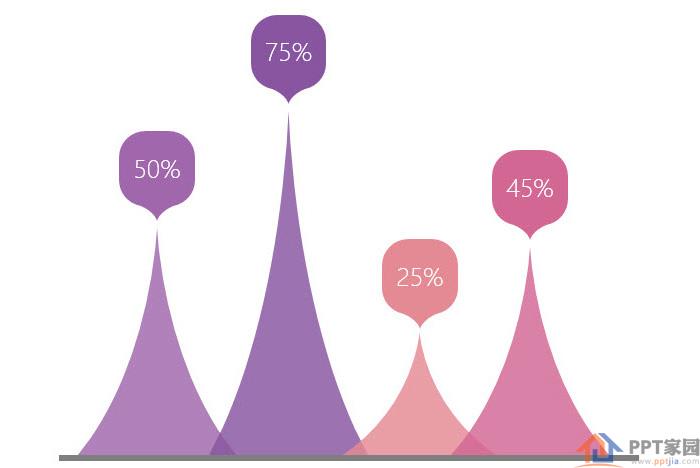

做好了一个DEMO之后，接下来你懂的！复制出来排成样图的效果搞定。
怎么样！质感还是不错的吧！还等什么，还不赶紧学起来！
总结：看看！牛闪闪的图形库越来越多，日积月累，以后做PPT方便的。记住！PPT模板不重要的，最重要的是自己会绘制，符合自己工作PPT的逻辑表达。学会观察图形的组合与拆分是制作高精PPT的必修过程。
该技巧PPT2013版本及以上有效。
